Hợp kim nhôm 7075 (A7075) là hợp kim nhôm với kẽm, có tính chất cơ học tuyệt vời, độ dẻo dai tốt, độ bề cao và khả năng chống ăn mòn tốt. Hợp kim nhôm kẽm A7075 được sử dụng phổ biến nhất cho các ứng dụng kết cấu chịu lực cao và các bộ phận kết cấu của máy bay.
Đặc tính quan trọng nhất của hợp kim nhôm 7075 là độ bền cao. Nhôm A7075 được xem là một trong những hợp kim nhôm siêu cứng. Mặc dù khả năng chống ăn mòn hoặc khả năng hàn có thể kém hợp một số loại nhôm hợp kim khác nhưng khả năng chống ứng suất và chống biến dạng lại cực kì tốt. Hợp kim nhôm kẽm này có thể được tôi luyện ở nhiệt độ cao ( từ 300 đến 500 ºC) để định hình lại cấu trúc tinh thể và tăng cường các đặc tính cơ học.
Giới thiệu về sản phẩm nhôm A7075 do nhà máy thép FengYang cung cấp:
+ Xuất xứ: Trung Quốc (Nhà máy thép đặc biệt FengYang)
+ Quy cách: Tấm, cuộn, ống, láp tròn....
+ Kích thước: Đa dạng, cung cấp theo yêu cầu của Quý khách hàng

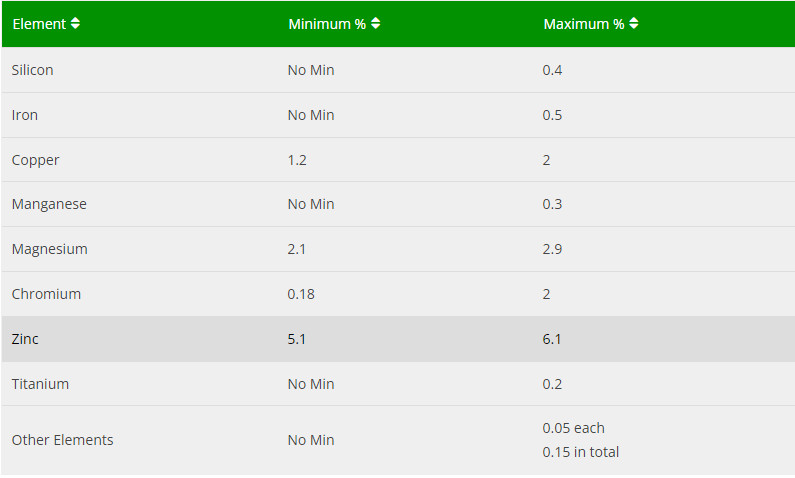

Thành phần hóa học của hợp kim nhôm A7075:
Cũng giống như một loại hợp kim series 7000, A7075 có nguyên tố hợp kim chính là kẽm. Ngoài ta, hợp kim nhôm kẽm này còn được cấu thành bởi các thành phần khác như đồng, crom, magan....
Thành phần cơ lý tính của A7075
Tính chất cơ học của hợp kim nhôm 7075 có thể thay đổi ở các điều kiện nhiệt độ khác nhau. Có 3 điều kiện nhiệt độ là 0, T6 và T73
+ Tỷ trọng:
So với các loại vật liệu thông thường, nhôm A7075 là vật liệu khá nhẹ. Tỉ trọng của hợp kim nhôm A7075 chỉ khoảng 2.81 g/cm3

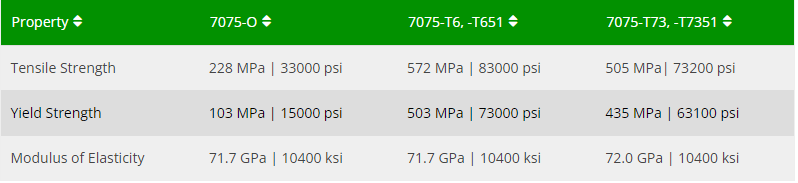

+ Tính chất cơ học:
Ở nhiệt độ bình thường, nhôm A7075-T0 chưa được xử lý nhiệt, có độ bền kéo tối đa không quá 228 MPa (~ 33000 psi) và cường độ năng suất tối đa không quá 103 MPa (~15000 psi). Giống như tất cả các hợp ki nhôm 7075, A7075-T0 có khả năng chống ăn mòn cao.
Hợp kim nhôm 7075-T6 có độ bền kéo dao động trong khoảng từ 510 -572 Mpa (74000 ~ 83000 psi) và cường độ năng suất từ 430 - 503 MPa (63000 ~ 73000 psi). Nhiệt độ T6 thường đạt được khi nung vật liệu 7075 ở nhiệt độ 450 ° C trong vài giờ, sau độ làm nguội. Quá trình này giúp cho nhôm A7075-T6 có được độ bền cao nhất.
A7075 - T73 có độ bền kèo tối đa là 505 MPa (~ 73200 psi) và cường độ năng suất là 435 MPa (~63100 psi). Nhiệt độ T73 đạt được bằng cách nung vật liệu ở nhiệt độ từ 100 - 120 ° C trong vài giờ và sau đó nâng lên ở 160–180 ° C trong 24 giờ. Ở nhiệt độ T73, nhôm A7075 vẫn giữ được khả năng chống ăm mòn cao và giảm khr năng dễ bị nứt vỡ do ăn mòn ứng suất.

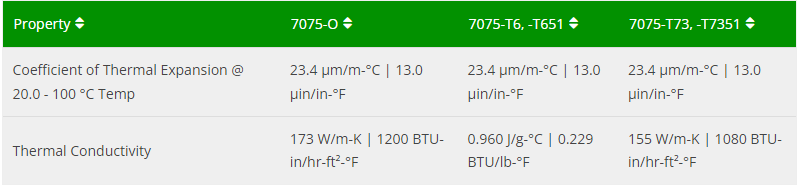

+ Tính chất nhiệt:
Ở các điều kiện nhiệt độ khác nhau T0, T6 và T73, hệ số giãn nở nhiệt của nhôm A7075 đều không thay đổi, đạt mức 23.4 µm/m-°C.
Khả năng dẫn nhiệt của A7075 tốt nhất ở điều kiện thường và giảm dần ở nhiệt độ T6 và T73. Ở nhiệt độ thường, 7075-T0 có hệ sỗ dẫn nhiệt là 173 W/m-K. Hệ số này giảm chỉ còn 155 W/m-K khi đạt điều kiện nhiệt độ T73.
Ứng dụng của hợp kim nhôm 7075
Nhôm hợp kim kẽm A7075 có độ bền cao, tỷ trọng thấp, khả năng đánh bóng cao nên được sử dụng rộng rãi trong sản xuất dụng cụ khuôn mẫu, chế tạo các thiết bị tàu thuyền, ô tô, khung và cánh của máy bay, khung xe đạp, các thiết bị leo núi....
Ngoài vật liệu nhôm A7075, chúng tôi còn cung cấp đa dạng các mác nhôm hợp kim khác như A6061, A6063, A5052, A6005
-----------
Trụ sở chính:
NHÀ MÁY THÉP CHANGSHU FENGYANG SPECAIL STEEL
Địa chỉ: 33# Haiyu North Road, Changshu City, Jiangsu Province, China
Văn phòng đại diện:
CÔNG TY TNHH CÔNG NGHIỆP QUỐC TẾ CHÂU DƯƠNG
Địa chỉ: Tầng 10 tòa nhà Ladeco, 266 Đội Cấn, Liễu Giai, Ba Đình, Hà Nội
Liên hệ: Ms.Thanh 0356.506.644
Email: nhanntt.chauduongsteel@gmail.com
