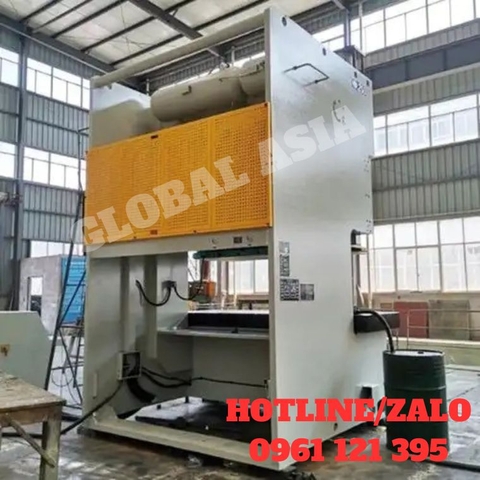

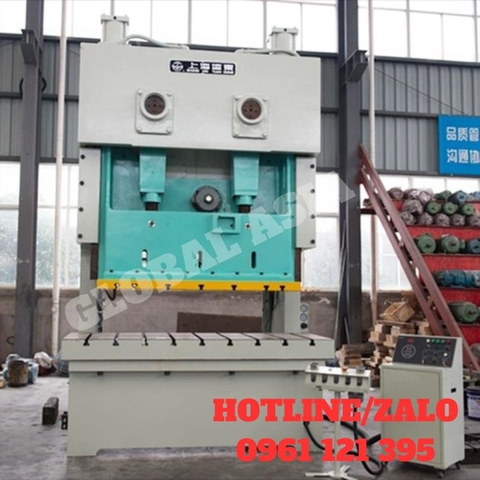

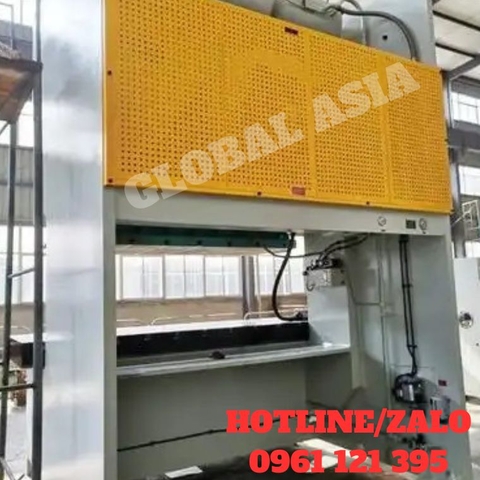

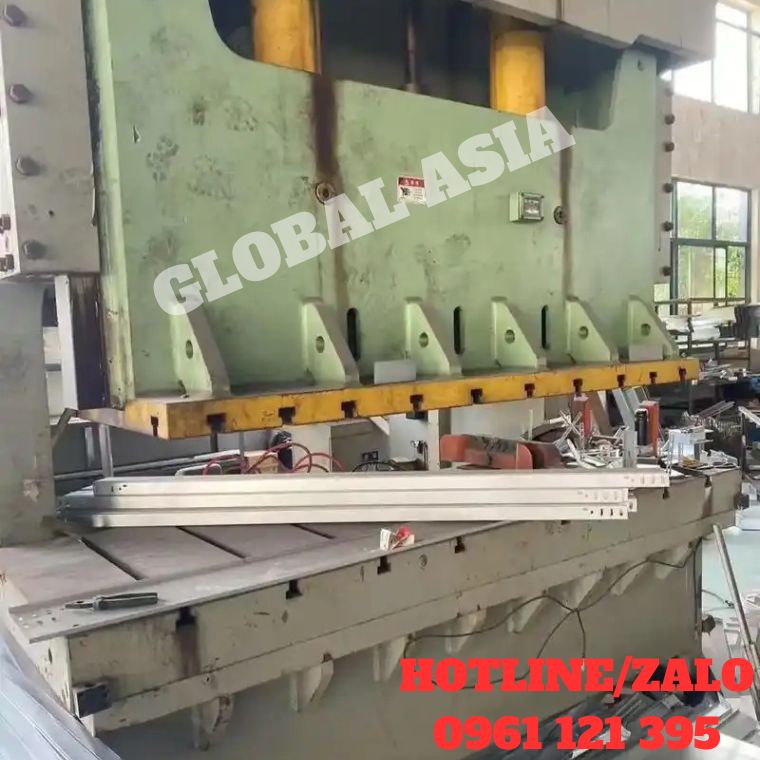

Máy dập 2 điểm kiểu thân hở dòng BLPC (Double Point Open Back Power Press) là dòng máy dập thân chữ C (kiểu hở) nâng cấp, sử dụng 2 điểm lực (2 thanh truyền) để dẫn động đầu trượt.
Khác với dòng máy 1 điểm, cấu trúc 2 điểm giúp phân bổ lực dập cực kỳ đồng đều lên toàn bộ bề mặt khuôn. Thiết kế thân hở giúp người vận hành dễ dàng đưa phôi vào/ra từ 3 phía, cực kỳ linh hoạt và thuận tiện khi tích hợp với các hệ thống cấp phôi tự động (Feeder) để tạo thành dây chuyền dập liên hoàn.
|
Thông số |
Đơn vị |
BLPC-110 V/H |
BLPC-160 V/H |
BLPC-200 V/H |
BLPC-250 V/H |
BLPC-315 V/H |
|
Lực danh nghĩa |
kN |
1100 |
1600 |
2000 |
2500 |
3150 |
|
Hành trình lực danh nghĩa |
mm |
5/3 |
6/3 |
6/3 |
7/3.5 |
7/3.5 |
|
Hành trình đầu trượt |
mm |
180/110 |
200/130 |
250/150 |
280/170 |
300/170 |
|
Số hành trình/phút |
S.P.M |
35-65/50-100 |
30-55/40-85 |
25-45/35-70 |
20-35/30-60 |
20-35/30-50 |
|
Chiều cao lắp khuôn lớn nhất |
mm |
400/435 |
450/485 |
500/550 |
550/605 |
550/615 |
|
Lượng điều chỉnh chiều cao khuôn |
mm |
100 |
100 |
120 |
120 |
120 |
|
Độ sâu họng máy |
mm |
330 |
385 |
425 |
455 |
505 |
|
Kích thước bàn làm việc |
mm |
1800×650×130 |
2000×760×150 |
2400×840×170 |
2700×900×170 |
2800×1000×190 |
|
Kích thước đáy đầu trượt |
mm |
1400×500×70 |
1600×550×70 |
1850×650×95 |
2300×700×95 |
2300×900×95 |
|
Chiều cao mặt làm việc |
mm |
830 |
990 |
1070 |
1100 |
1190 |
|
Khoảng cách giữa hai trụ |
mm |
1510 |
1630 |
1980 |
2239 |
2340 |
|
Động cơ chính |
kW×P |
(VS)11×4 |
(VS)15×4 |
(VS)18.5×4 |
(VS)22×4 |
(VS)30×4 |
|
Động cơ điều chỉnh chiều cao khuôn |
kW |
1.1 |
1.1 |
1.5 |
1.5 |
1.5 |
|
Áp suất khí sử dụng |
MPa |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
Độ chính xác máy dập |
Loại 1 GB(JIS) |
Loại 1 GB(JIS) |
Loại 1 GB(JIS) |
Loại 1 GB(JIS) |
Loại 1 GB(JIS) |
|
|
Kích thước tổng thể máy |
mm |
1745×2000×3059 |
1940×2200×3709 |
2235×2620×3849 |
2545×3000×4304 |
2800×3070×4835 |
|
Trọng lượng máy |
Ton |
14 |
21 |
28 |
44 |
49 |
|
Lực đệm khuôn |
kN |
36×2 |
63×2 |
100×2 |
140×2 |
140×2 |
|
Hành trình đệm khuôn |
mm |
70 |
70 |
80 |
100 |
100 |
|
Diện tích hiệu dụng đệm khuôn |
mm² |
350×235×2 điểm |
410×260×2 điểm |
540×350×2 điểm |
640×470×2 điểm |
640×470×2 điểm |
Lực dập mạnh mẽ, kết cấu siêu trường siêu trọng
Dòng máy trải dài từ lực dập 1100 kN (110 tấn) lên đến 3150 kN (315 tấn). Trọng lượng máy cực lớn (từ 14 tấn đến 49 tấn) đảm bảo bệ máy có độ cứng vững tuyệt đối, triệt tiêu xung lực và rung động khi dập ở tốc độ cao, giúp bảo vệ tuổi thọ của khuôn dập tối đa.
Thiết kế 2 điểm lực – Chống tải lệch tâm hoàn hảo
Đối với các khuôn dập kích thước dài hoặc dập liên hoàn (progressive die), hiện tượng tải lệch tâm rất dễ xảy ra gây nhanh hỏng khuôn và lệch chi tiết. Nhờ cấu trúc 2 điểm lực kết hợp với kích thước đáy đầu trượt siêu rộng (lên đến 2300×900 mm ở model BLPC-315 V), dòng BLPC giữ cho đầu trượt luôn chuyển động song song tuyệt đối với bàn máy, xử lý hoàn hảo các khuôn dập dài.
Tốc độ dập linh hoạt và hành trình tối ưu
Hệ thống động cơ chính công suất cao từ 11kW đến 30kW kết hợp biến tần điều chỉnh tốc độ, cho phép máy đạt số hành trình lên tới 100 nhịp/phút (đối với dòng BLPC-110 V). Sự linh hoạt giữa hành trình dài và ngắn (V/H) giúp doanh nghiệp dễ dàng tùy biến cho cả nguyên công dập cắt (blanking) lẫn dập vuốt nông (drawing).
Độ chính xác đạt tiêu chuẩn quốc tế Loại 1 JIS
Máy dập dòng BLPC được chế tạo và kiểm định khắt khe theo tiêu chuẩn Loại 1 GB/JIS (Nhật Bản). Điều này đảm bảo sai số hình học cực thấp, sản phẩm đầu ra đồng đều, đáp ứng các tiêu chuẩn khắt khe của chuỗi cung ứng linh kiện toàn cầu.
Tích hợp hệ thống đệm khuôn (Die Cushion) tân tiến
Tất cả các model đều được trang bị hệ thống đệm khuôn 2 điểm hiệu dụng lớn (lực đệm từ 36x2 kN đến 140x2 kN). Đây là bộ phận không thể thiếu hỗ trợ cho các nguyên công dập vuốt, giúp kim loại biến dạng đều, không bị rách hay nhăn bề mặt.
Nhờ bàn làm việc rộng rãi và khoảng cách giữa hai trụ lớn (lên đến 2340mm), dòng BLPC chuyên trị các chi tiết kích thước vừa và lớn:
Công nghiệp ô tô, xe điện: Dập các tấm ốp thân xe, linh kiện khung sườn, bệ đỡ động cơ, má phanh.
Thiết bị gia dụng & Điện tử: Vỏ máy giặt, vỏ tủ lạnh, vỏ máy tính, các chi tiết bo mạch kim loại dày.
Kết cấu xây dựng & Năng lượng: Tấm pin mặt trời, máng cáp điện, các bản mã kết cấu thép lớn.
