Máy chấn, hay còn gọi là máy chấn tôn, là thiết bị không thể thiếu trong ngành gia công kim loại tấm. Nó đóng vai trò then chốt trong việc uốn, gấp các tấm kim loại (thép, inox, nhôm...) thành các hình dạng phức tạp, có độ chính xác cao theo yêu cầu thiết kế.

Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, các loại máy chấn phổ biến, đặc biệt là Máy Chấn CNC hiện đại, cùng những ứng dụng và lợi ích mà nó mang lại.

1. Máy Chấn Là Gì?

Máy chấn là một thiết bị cơ khí chuyên dụng để uốn cong (chấn) tấm kim loại bằng cách tác dụng một lực ép lớn thông qua một bộ khuôn gồm chày (Punch) phía trên và cối (Die) phía dưới.

Mục đích: Tạo ra các góc uốn, nếp gấp có hình dạng định trước (thường là góc V, U hoặc các biên dạng cong) trên tấm kim loại.

Tên gọi khác: Máy chấn tôn, máy nhấn, máy uốn hình kim loại tấm.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Cơ Bản

Dù có nhiều loại, máy chấn đều hoạt động dựa trên nguyên lý ép vật liệu giữa hai bộ phận định hình:

2.1. Cấu Tạo Cơ Bản

2.2. Nguyên Lý Hoạt Động (Chấn Khuôn V)

1. Đặt phôi: Tấm kim loại được đặt lên cối chấn dưới (khuôn V) và được định vị chính xác bằng Cữ Chặn Sau.
2. Lập trình/Cài đặt: Người vận hành nhập thông số chấn (góc chấn, lực chấn, hành trình) vào hệ thống điều khiển.
3. Chấn: Hệ thống truyền động điều khiển Chày (Dao chấn trên) di chuyển xuống, ép tấm kim loại vào lòng cối.
4. Tạo hình: Dưới tác dụng của lực ép, tấm kim loại bị biến dạng dẻo và uốn cong theo hình dạng của khuôn.
5. Hoàn thành: Chày nâng lên, kết thúc chu trình chấn.

3. Phân Loại Máy Chấn Phổ Biến Hiện Nay

Dựa trên cơ chế truyền động và hệ thống điều khiển, máy chấn được chia thành ba loại chính:

3.1. Máy Chấn Cơ

Cơ chế: Sử dụng hệ thống bánh đà, trục khuỷu để tạo lực ép.

Ưu điểm: Chi phí đầu tư thấp.

Nhược điểm: Độ chính xác và lực chấn hạn chế, dễ gây nguy hiểm, đã lỗi thời.

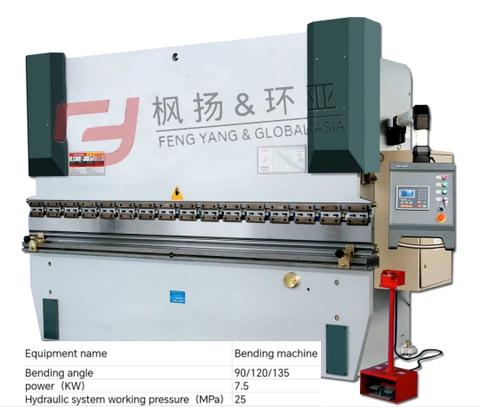

3.2. Máy Chấn Thủy Lực

Cơ chế: Sử dụng hệ thống bơm và xi lanh thủy lực để tạo lực chấn cực lớn.

Ưu điểm: Lực chấn mạnh mẽ, phù hợp gia công tôn dày, hoạt động ổn định.

Nhược điểm: Tốc độ chậm hơn, yêu cầu bảo trì hệ thống thủy lực định kỳ.

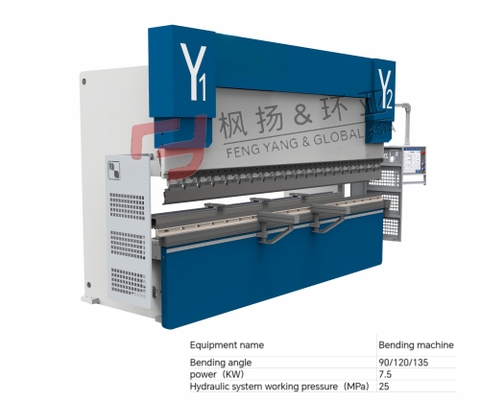

3.3. Máy Chấn CNC - Tiêu Chuẩn Hiện Đại

Máy chấn CNC là sự kết hợp giữa công nghệ thủy lực/servo và hệ thống điều khiển số bằng máy tính, mang lại hiệu suất và độ chính xác vượt trội.

Cơ chế:

CNC Thủy lực: Kết hợp lực ép thủy lực với điều khiển CNC.

CNC Servo Điện: Sử dụng động cơ Servo để truyền lực, tiết kiệm năng lượng hơn.

Tính năng nổi bật:

Tự động hóa cao: Lập trình trước quy trình chấn.

Đa trục điều khiển: Các trục X, R, Z, Y được điều khiển tự động.

Hệ thống bù chấn: Tự động bù biến dạng khung máy khi chấn tấm dài.

4. Ưu Điểm Vượt Trội Của Máy Chấn CNC

Trong môi trường sản xuất hiện đại, máy chấn CNC là lựa chọn hàng đầu nhờ những lợi ích sau:

5. Ứng Dụng Quan Trọng Của Máy Chấn Trong Công Nghiệp

Máy chấn là mắt xích không thể thiếu trong nhiều ngành công nghiệp:

Ngành Điện – Điện tử: Sản xuất vỏ tủ điện, tủ điều khiển, thang máng cáp, linh kiện máy móc.

Ngành Xây dựng & Kết cấu thép: Chấn các thanh kim loại, dầm, chi tiết cấu kiện thép tiền chế.

Ngành Ô tô & Hàng không: Gia công các chi tiết vỏ hộp số, phanh xe, khung sườn, các bộ phận yêu cầu độ chính xác cao.

Ngành Nội thất Kim loại: Sản xuất các sản phẩm như tủ bếp, kệ trang trí, cửa kim loại.

Thiết bị Y tế: Chế tạo vỏ máy móc, tủ thuốc, giường bệnh.
