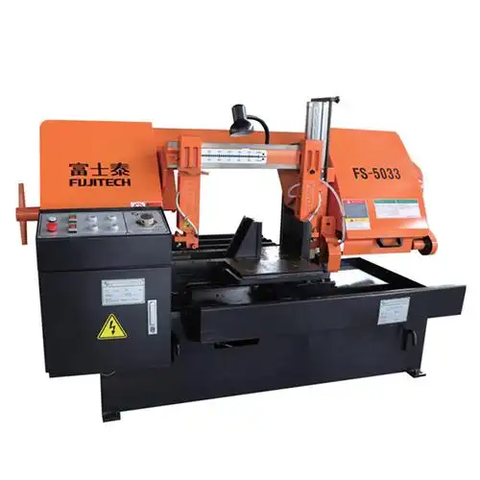

1. Máy cưa được cấu thành từ 3 hệ thống chính: hệ cơ khí – hệ điện – hệ thủy lực.
2. Kết cấu máy chính gồm: thân máy, bệ máy, trụ đứng, phụ kiện, ê-tô kẹp phôi, xi lanh kẹp, cơ cấu cấp phôi, khung cưa, cơ cấu dẫn hướng, hệ truyền động chính và hệ truyền động phụ, cùng trạm thủy lực.
3. Sự phối hợp giữa cơ khí – điện – thủy lực cho phép máy có các chức năng: kẹp phôi tự động, tiến dao tự động; sau khi cắt xong, khung cưa tự động nâng nhanh trở về vị trí ban đầu (nâng nhanh)
4. Cơ cấu chuyển động chính:
Khung cưa nâng/hạ theo kết cấu dẫn hướng hai cột
Trụ chính là trụ đứng chịu lực, trụ phụ làm dẫn hướng
Thông qua xi lanh thủy lực để thực hiện nâng – hạ khung cưa
→ đảm bảo độ chính xác cao, vận hành ổn định.
5. Hệ thống kẹp phôi gồm: ê-tô cố định, ê-tô di động và xi lanh kẹp phôi.
6. Hệ truyền động chính của máy cưa:
Động cơ → dây đai → trục vít – bánh vít → hộp giảm tốc biến tần
Bánh chủ động nối với trục ra của hộp giảm tốc
Lưỡi cưa quay liên tục để thực hiện cắt
Ngoài tổn hao ma sát cần thiết, năng lượng được sử dụng hiệu quả, độ ồn thấp.
|
Model |
FS-5033 |
|
Phạm vi cắt |
Ø330 ⬜ W500 × H330 |
|
Quy cách lưỡi cưa |
4370 × 34 × 1.1 |
|
Tốc độ lưỡi cưa (m/phút) |
24, 36, 45, 54 (75) |
|
Tốc độ cấp phôi |
Điều chỉnh vô cấp |
|
Phương thức căng lưỡi |
Thủ công |
|
Công suất động cơ chính (kW) |
4.0 |
|
Công suất bơm thủy lực (kW) |
0.75 |
|
Công suất bơm làm mát (kW) |
0.09 |
|
Dung tích dầu thủy lực (L) |
30 |
|
Dung tích dung dịch làm mát (L) |
70 |
|
Kích thước máy (D × R × C) |
2380 × 900 × 1570 |
