Hạng mục |
Thông số |
|

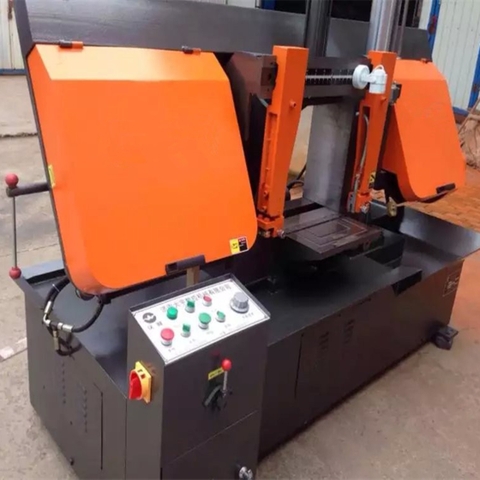

Model |
FS1080 |
|
Khả năng cắt tối đa (mm) |
□1000 × 800 ●800 |
|
Khả năng kẹp tối thiểu (mm) |
300 |
|
Tốc độ lưỡi cưa (m/phút) |
15 ~ 70 (điều chỉnh vô cấp) |
|
Quy cách lưỡi cưa (mm) |
Dài 9000 × Rộng 67 × Dày 1.6 |
|
Phương thức căng lưỡi |
Thủy lực, hiển thị áp suất |
|
Tổng công suất (kW) |
19.2 kW |
|
Công suất động cơ cưa |
15.0 kW |
|
Động cơ thủy lực |
3.7 kW |
|
Động cơ bơm nước làm mát |
0.18 kW |
|
Động cơ băng tải phoi (băng) |
0.06 kW |
|
Động cơ băng tải phoi (trục vít) |
0.20 kW |
|
Dung tích thùng dầu thủy lực (L) |
125 |
|
Dung tích thùng nước làm mát (L) |
150 |
|
Kích thước máy (DxRxC) |
4250 (trái–phải) × 4500 (trước–sau) × 2300 (cao) |
|
Đường kính bánh đà |
850 mm |
|
Hành trình xy lanh nâng hạ |
125 × 850 |
|
Trọng lượng máy (kg) |
9650 (không bao gồm bệ bê tông) |
|
Trụ đứng chính |
280 × 215 × 2120 |
|
Chiều cao trụ đứng |
L950 |
|
Trụ đứng phụ |
Ray trượt tuyến tính + gối trượt 55 × 1050 |
Hệ thống điện
Hệ thống điện bao gồm: động cơ chính, động cơ thủy lực, động cơ làm mát, tủ điện, hộp phân phối, công tắc hành trình và các linh kiện điện khác.
Nguồn điện được đưa vào tủ điện, sau đó dòng điện điều khiển trong tủ được truyền đến các đầu nối để thực hiện điều khiển tập trung.
Khung cưa
Khung cưa được hàn từ các tấm thép dày A3, có kết cấu dạng hộp chữ nhật dài.
Mặt trước sử dụng thép chữ I hàn, kết hợp với kết cấu gia cường bằng các tấm gấp, đảm bảo độ chắc chắn, ổn định và bền vững.
Các bộ phận truyền động chính và động được lắp đặt trên khung chính.
Khung cưa được dẫn động nâng hạ bằng xy lanh thủy lực, chuyển động trơn tru.
Thông qua trục dẫn hướng thẳng và bệ trượt tuyến tính để liên kết khung cưa với trụ đứng, nhờ đó khung cưa có thể nâng lên hoặc hạ xuống.
Trụ đứng
Trụ đứng được chia thành trụ trái và trụ phải.
Trụ chính được gia công từ thép tròn đặc có đường kính lớn.
Trụ phụ có tiết diện hình vuông 100 × 200 × 12, được hàn từ thép tấm 200 × 200 kết hợp.
Trên trụ phụ được lắp ray trượt tuyến tính, liên kết liền khối với bệ trượt tuyến tính được lắp trên khung cưa.
