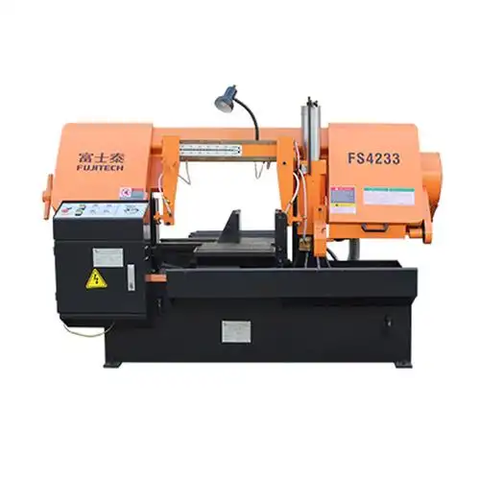

1. Máy cưa được cấu thành từ 3 hệ thống chính: hệ cơ khí – hệ điện – hệ thủy lực.
2. Kết cấu máy chính gồm: thân máy, bệ cố định, bệ di động, trụ đứng, các phụ kiện, cơ cấu kẹp phôi, trạm thủy lực kẹp, hệ CNC, hộp số, cơ cấu dẫn hướng, hệ truyền động chính và hệ truyền động phụ.
3. Sự phối hợp giữa cơ khí – điện – thủy lực giúp máy có các chức năng:
Kẹp phôi tự động
Cấp phôi tự động
Nạp liệu tự động
Sau khi cắt xong, khung cưa tự động nâng nhanh trở về vị trí ban đầu (nâng nhanh).
4. Cơ cấu chuyển động chính:
Khung cưa nâng/hạ theo kết cấu dẫn hướng hai cột
Trụ chính là trụ đứng chịu lực, trụ phụ làm dẫn hướng
Hệ thống nâng hạ bằng xi lanh thủy lực, đảm bảo vận hành ổn định, độ chính xác cao.
5. Hệ thống kẹp, cấp liệu và CNC gồm: ray dẫn hướng, van thủy lực, trạm thủy lực CNC, PLC và màn hình HMI.
Điều khiển theo chương trình giúp cấp liệu đơn chiếc hoặc nhiều lần, độ chính xác cao, định vị ổn định.
6. Hệ truyền động chính của máy cưa:
gồm động cơ, dây đai chữ V, trục vít – bánh vít và hộp giảm tốc biến tần.
Bánh chủ động nối với trục ra của hộp giảm tốc
Truyền động qua dây đai làm bánh cưa quay
Dưới tác dụng của các bộ phận dẫn hướng, lưỡi cưa quay liên tục để cắt vật liệu
Ngoài ma sát giữa bánh cưa – lưỡi cưa, năng lượng được sử dụng hiệu quả, độ ồn thấp.
|
Model |
FS4230GNC |
FS4233GNC |
|
Phạm vi cắt |
Ø300 ⬜400×300 |
Ø330 ⬜350×330 |
|
Quy cách lưỡi cưa |
3950 × 34 × 1.1 |
4230 × 41 × 1.3 |
|
Tốc độ lưỡi cưa (m/phút) |
24, 36, 45, 54 (75) |
24, 36, 45, 54 (75) |
|
Tốc độ cấp phôi |
Điều chỉnh vô cấp |
Điều chỉnh vô cấp |
|
Phương thức căng lưỡi |
Thủ công (tùy chọn thủy lực) |
Thủ công (tùy chọn thủy lực) |
|
Công suất động cơ chính (kW) |
3.5 |
4.0 |
|
Công suất bơm thủy lực (kW) |
0.75 |
0.75 |
|
Công suất bơm làm mát (kW) |
0.09 |
0.09 |
|
Dung tích dầu thủy lực (L) |
30 |
30 |
|
Dung tích dung dịch làm mát (L) |
60 |
70 |
|
Kích thước máy (D × R × C) |
2160 × 2080 × 1720 |
2160 × 2180 × 1720 |
|
Hành trình cấp phôi đơn |
500 mm |
430 mm |
