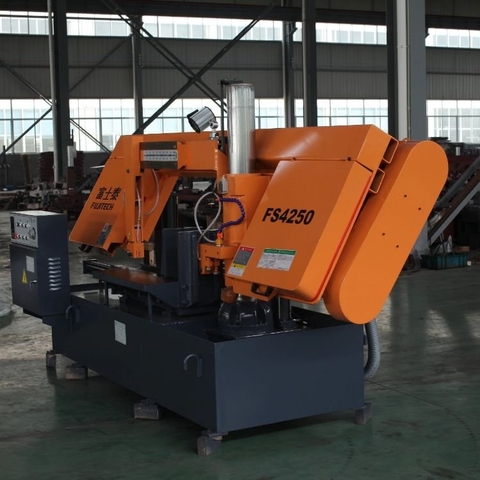

Cấu tạo chính và đặc điểm của máy cưa

1. Máy cưa được lắp ráp từ ba hệ thống chính: máy chính – hệ thống điện – hệ thống thủy lực.

2. Máy chính bao gồm: thân máy, bệ cố định, bệ di động, trụ chính, trụ phụ, cơ cấu kẹp chặt, xy lanh kẹp, hệ thống CNC, khung cưa, cơ cấu dẫn hướng, hệ thống truyền động chính, bộ truyền động phụ và xy lanh nâng hạ.

3. Máy cưa kết hợp cơ khí – điện – thủy lực, có các chức năng: kẹp phôi tự động, tiến dao tự động, cấp phôi tự động; sau khi cắt xong, khung cưa tự động nâng nhanh (quick lift).

4. Bộ phận chuyển động chính – khung cưa: cơ cấu nâng hạ sử dụng kết cấu hai trụ, trong đó:

Trụ chính dạng trụ tròn, đảm nhiệm dẫn hướng chính

Trụ phụ hỗ trợ dẫn hướng
→ Khung cưa được dẫn động bằng xy lanh nâng hạ, cho độ chính xác vuông góc cao, vận hành ổn định.

5. Kẹp phôi và cấp liệu được điều khiển bởi hệ thống CNC: dẫn hướng bằng thanh dẫn, cấp liệu bằng xy lanh; hệ CNC gồm thước quang, PLC và màn hình HMI, cho phép cấp liệu một lần hoặc nhiều lần, độ chính xác cao, định vị chuẩn xác.

6. Cơ cấu truyền động chính: động cơ → puly → trục vít – bánh vít để thay đổi tốc độ; bánh chủ động lắp trên trục ra của hộp bánh vít, kéo bánh bị động làm quay lưỡi cưa.
Dưới tác dụng của cơ cấu dẫn hướng, lưỡi cưa được xoắn, cắt liên tục vuông góc với phôi.
→ Ngoài ma sát tại bánh vít, trục vít và lưỡi cưa, năng lượng được tận dụng hiệu quả, độ ồn thấp.

Bảng thông số kỹ thuật
