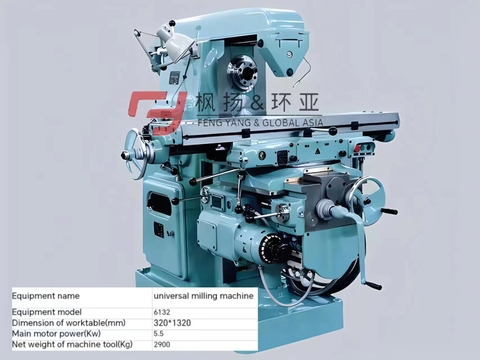

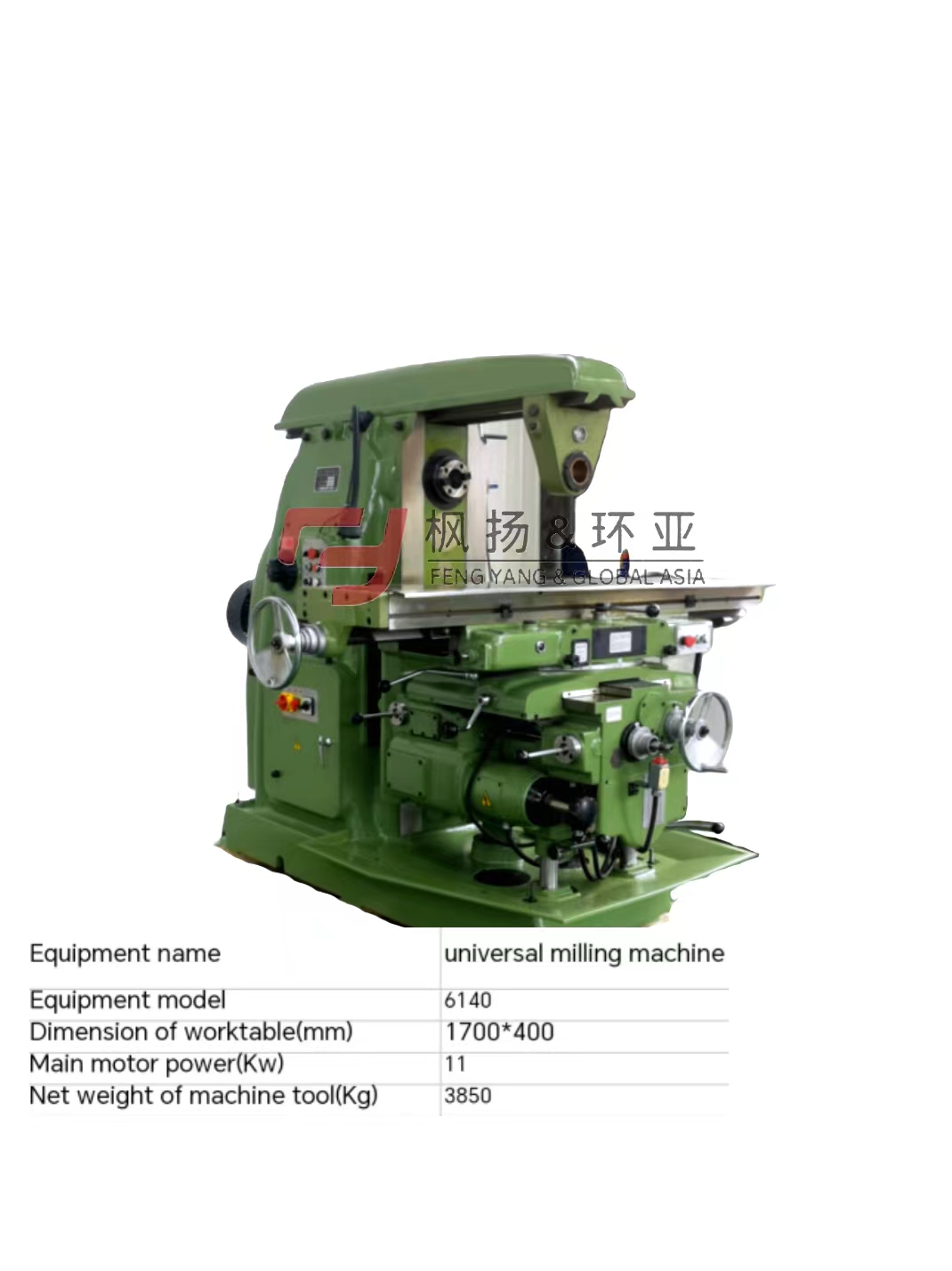

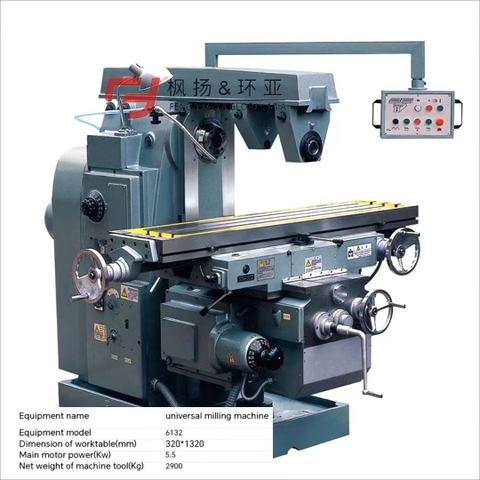

Máy phay vạn năng (Universal Milling Machine) là loại máy công cụ đa năng, có khả năng gia công nhiều loại chi tiết với hình dạng phức tạp. Đúng như tên gọi "vạn năng", thiết bị này nổi bật nhờ tính linh hoạt cao, đặc biệt hữu ích trong các xưởng chế tạo dụng cụ, khuôn mẫu nhỏ, hoặc gia công chi tiết đơn lẻ, phục vụ đào tạo và nghiên cứu.
Bài viết này sẽ cung cấp cái nhìn toàn diện về cấu tạo, nguyên lý, các chức năng đặc biệt và lý do tại sao máy phay vạn năng vẫn được ưa chuộng trong kỷ nguyên của máy phay CNC.
Máy phay là thiết bị sử dụng dao phay (Milling Cutter) có nhiều lưỡi cắt quay ở tốc độ cao để loại bỏ vật liệu khỏi phôi, tạo ra các bề mặt phẳng, rãnh, hoặc các biên dạng phức tạp.
Máy Phay Vạn Năng (Universal) là một biến thể của máy phay ngang (Horizontal Milling Machine) với đặc điểm nổi bật là:
Bàn máy có khả năng xoay: Ngoài 3 chuyển động tịnh tiến theo trục X, Y, Z, bàn máy còn có thể xoay một góc (thường là ±45o) so với trục chính ngang, cho phép gia công các bề mặt nghiêng, đặc biệt là các rãnh xoắn (như phay bánh răng nghiêng, mũi khoan xoắn).
Chức năng kép: Có thể lắp thêm đầu phay đứng (Vertical Head) để chuyển đổi thành máy phay đứng khi cần thiết, tăng tính linh hoạt.
Cấu tạo của máy phay vạn năng rất vững chắc, bao gồm các thành phần chính:
2.1. Cấu Tạo Cơ Bản
|
Bộ Phận Chính |
Chức Năng |
|
Thân Máy (Column) |
Trụ vững chắc, chứa động cơ và hộp tốc độ, hỗ trợ gá lắp trục chính. |
|
Trục Chính (Spindle) |
Nơi gá lắp dao phay. Trên máy vạn năng, trục chính thường nằm ngang (Horizontal). |
|
Bàn Máy (Worktable) |
Nơi gá kẹp phôi. Thực hiện 3 chuyển động: X (dọc), Y (ngang/ngang bàn), Z (thẳng đứng/lên xuống). |
|
Đầu Phay Đứng (Vertical Head) |
Bộ phận tùy chọn, lắp vào trục chính ngang để thực hiện các thao tác phay đứng. |
|
Hệ thống Ăn Dao (Feed System) |
Cung cấp chuyển động tịnh tiến cho bàn máy theo các trục X, Y, Z. |
|
Đầu Phân Độ (Indexing Head) |
Thiết bị phụ trợ quan trọng cho phép chia chu vi chi tiết thành các phần bằng nhau (để phay bánh răng, bu lông). |
2.2. Nguyên Lý Gia Công
Quá trình phay trên máy vạn năng được thực hiện bởi sự kết hợp của hai chuyển động:
Chuyển động Cắt Chính (Dao): Dao phay quay tròn quanh trục chính với tốc độ cao.
Chuyển động Ăn Dao (Phôi): Phôi được gá trên bàn máy, di chuyển tịnh tiến chậm rãi vào dao phay.
Trên máy vạn năng, góc xoay của bàn máy được sử dụng để định hướng phôi so với trục quay của dao, cho phép tạo ra các bề mặt có độ nghiêng phức tạp, ví dụ như phay các rãnh xoắn.
Máy phay vạn năng giữ vai trò quan trọng nhờ những đặc điểm độc đáo so với máy phay đứng hoặc máy phay CNC:
Linh Hoạt Đặc Biệt: Có thể chuyển đổi nhanh chóng giữa phay ngang và phay đứng.
Khả năng Phay Rãnh Xoắn: Nhờ khả năng xoay bàn máy và sử dụng đầu phân độ, máy phay vạn năng là lựa chọn truyền thống và hiệu quả để chế tạo các rãnh xoắn (ví dụ: bánh răng nghiêng, dao phay, mũi khoan).
Gia công Đơn Lẻ: Rất phù hợp cho các công việc sửa chữa, chế tạo đồ gá, hoặc sản xuất chi tiết mẫu yêu cầu thiết lập nhanh chóng mà không cần lập trình phức tạp.
Độ Bền Cao: Là máy cơ truyền thống, ít phụ thuộc vào hệ thống điều khiển điện tử phức tạp, dễ bảo trì và sửa chữa.
Máy phay vạn năng được ứng dụng rộng rãi trong:
Xưởng Cơ Khí Tổng Hợp: Thực hiện các thao tác phay, khoan, doa, và taro cơ bản.
Chế tạo Dụng cụ & Đồ gá: Phay các chi tiết phục vụ cho việc lắp ráp máy móc, đồ gá kiểm tra.
Sản xuất Bánh Răng & Chi tiết Truyền Động: Phay các bánh răng trụ thẳng, bánh răng nghiêng, và trục vít me.
Giáo dục và Đào tạo: Là thiết bị nền tảng để đào tạo sinh viên, thợ cơ khí về nguyên lý gia công phay.
Mặc dù máy phay CNC đã chiếm ưu thế trong sản xuất hàng loạt, máy phay vạn năng vẫn có vị trí không thể thay thế trong một số lĩnh vực:
|
Khía Cạnh |
Máy Phay Vạn Năng |
Máy Phay CNC Hiện Đại |
|
Thiết lập (Setup) |
Nhanh chóng, không cần lập trình, lý tưởng cho 1-2 chi tiết. |
Yêu cầu lập trình CAM, tốn thời gian hơn cho chi tiết đơn lẻ. |
|
Chi Phí Đầu Tư |
Thấp hơn đáng kể. |
Rất cao, phù hợp với sản xuất quy mô lớn. |
|
Kỹ năng Vận Hành |
Yêu cầu thợ lành nghề, có kinh nghiệm về máy cơ. |
Yêu cầu kỹ sư lập trình, ít phụ thuộc vào tay nghề trực tiếp. |
|
Độ Linh hoạt Cơ khí |
Rất cao (xoay bàn, thay đổi đầu phay). |
Linh hoạt thông qua lập trình (trục 4, 5). |
Kết luận: Máy phay vạn năng là giải pháp kinh tế, linh hoạt và tối ưu cho các xưởng nhỏ, các công việc sửa chữa tức thời và các chi tiết yêu cầu gia công cơ truyền thống.
