Máy xung điện, hay còn gọi là máy phóng điện gia công (Electrical Discharge Machine - EDM), là một phương pháp gia công phi truyền thống, sử dụng hiện tượng phóng điện giữa điện cực và phôi để loại bỏ vật liệu. Phương pháp này đóng vai trò then chốt trong ngành khuôn mẫu và chế tạo chi tiết siêu chính xác, đặc biệt khi gia công các vật liệu cứng hoặc phức tạp mà máy cắt gọt truyền thống không thể thực hiện.
Bài viết này sẽ đi sâu vào nguyên lý hoạt động, phân loại, ưu điểm vượt trội và ứng dụng của công nghệ EDM, đặc biệt là EDM Tia Lửa Điện và EDM Cắt Dây.
Máy xung là thiết bị gia công sử dụng hiện tượng ăn mòn nhiệt điện (thermo-electric erosion). Thay vì dùng lưỡi cắt cơ học, EDM sử dụng hàng ngàn tia lửa điện (xung điện) ngắn, lặp lại để nung chảy và bốc hơi vật liệu dẫn điện.
Nguyên lý: Vật liệu được loại bỏ bởi chuỗi các tia lửa điện cực ngắn, xảy ra trong môi trường chất lỏng cách điện (Dầu/Nước khử ion).
Đặc điểm nổi bật:
Gia công được mọi vật liệu dẫn điện, bất kể độ cứng (thép đã tôi, hợp kim cứng).
Không tạo ra lực cắt cơ học, loại bỏ nguy cơ biến dạng phôi.
Quá trình gia công EDM diễn ra trong môi trường chất lỏng cách điện và được điều khiển bởi hệ thống CNC:
Thiết lập: Điện cực (Chày hoặc Dây) và phôi được đặt gần nhau nhưng không tiếp xúc, ngâm trong chất lỏng cách điện (dielectric fluid).
Tạo Điện Áp: Một điện áp một chiều (DC) được đặt giữa điện cực (thường là cực âm) và phôi (thường là cực dương).
Phóng Điện: Khi khoảng cách giữa điện cực và phôi đủ nhỏ, điện áp phá vỡ tính cách điện của chất lỏng, tạo ra tia lửa điện (plasma channel) cực nóng (khoảng 8,000oC đến 12,000oC).
Ăn Mòn: Nhiệt độ cao làm tan chảy và bốc hơi một lượng vật liệu nhỏ trên bề mặt phôi. Chất lỏng cách điện sau đó làm nguội và cuốn trôi các hạt vật liệu bị loại bỏ (hạt than).
Lặp Lại: Chu kỳ này lặp đi lặp lại hàng ngàn lần mỗi giây, tạo ra hình dạng mong muốn trên phôi.
Có hai loại máy xung EDM phổ biến nhất, phục vụ các mục đích gia công khác nhau:

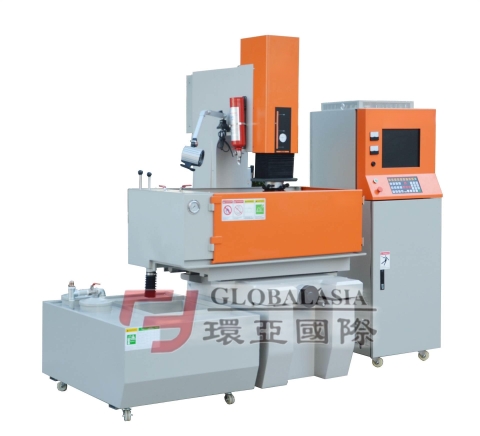

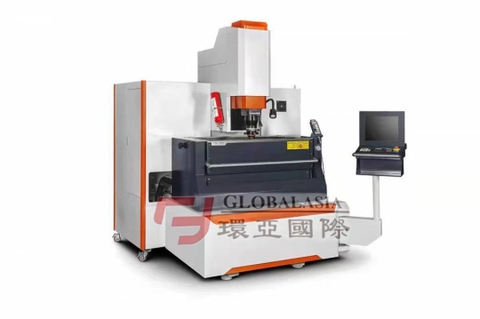

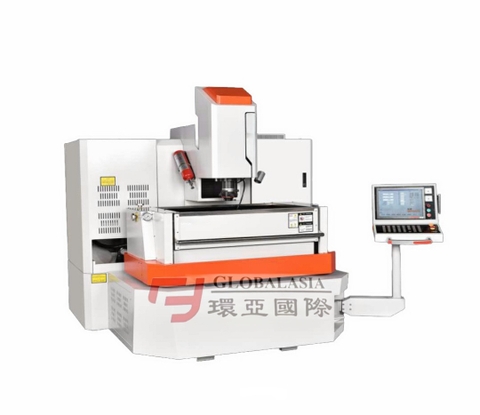

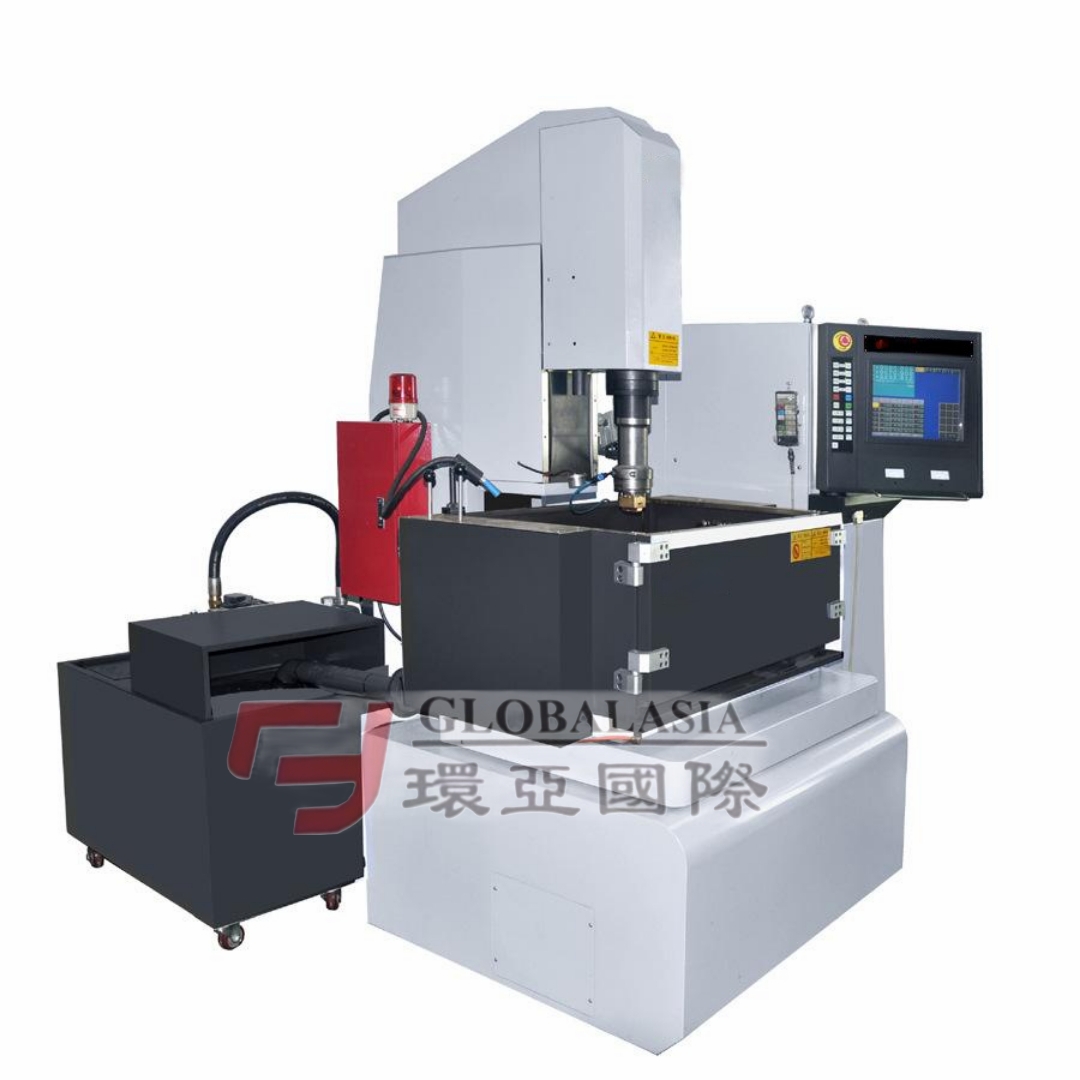

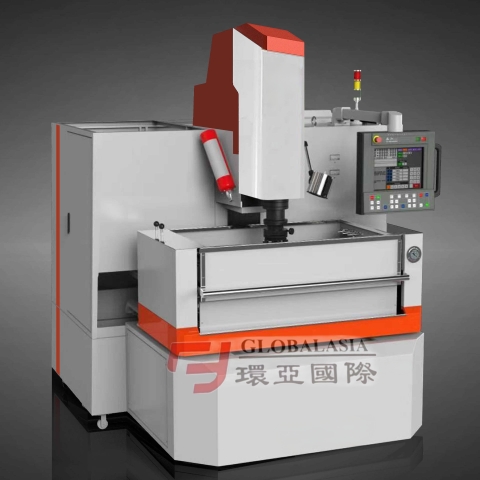

3.1. Máy Xung Tia Lửa Điện (Sinker EDM / Ram EDM)
Cơ chế: Sử dụng một điện cực khối (thường bằng Đồng hoặc Graphite) có hình dạng âm bản của chi tiết cần gia công.
Hoạt động: Điện cực di chuyển tịnh tiến (trục Z) dần dần "chìm" vào phôi, tạo ra các hốc, khuôn hoặc lỗ có hình dạng phức tạp.
Ứng dụng: Chế tạo khuôn ép nhựa, khuôn đúc áp lực, tạo các hốc sâu và chi tiết có góc bén.
3.2. Máy Xung Cắt Dây (Wire EDM)
Cơ chế: Sử dụng một sợi dây kim loại (thường là Đồng thau) mảnh (đường kính 0.1 - 0.3 mm) làm điện cực.
Hoạt động: Dây được cấp điện và cắt xuyên qua phôi như một lưỡi cưa nhiệt điện. Hệ thống CNC điều khiển dây di chuyển theo các trục X, Y, U, V để cắt ra các biên dạng 2D phức tạp hoặc các hình côn (tapered).
Ứng dụng: Chế tạo khuôn đột dập, chi tiết máy chính xác, dụng cụ cắt, và các chi tiết có độ dày lớn.
Công nghệ EDM là giải pháp không thể thay thế cho các thách thức gia công sau:
Gia công Vật liệu Cứng: Dễ dàng cắt thép đã tôi, Carbide (Vonfram Cacbua), Titan và các hợp kim siêu cứng mà không làm mòn dụng cụ.
Độ Chính Xác Hình Học Cao: Đạt dung sai cực nhỏ, thường trong phạm vi ±0.005 mm hoặc nhỏ hơn.
Độ Nhẵn Bề Mặt Tuyệt Vời: Khả năng đạt độ nhẵn bề mặt (Ra) rất cao, đặc biệt với EDM Cắt Dây.
Gia công Chi tiết Tinh Xảo/Góc bén: Tạo ra các góc trong (Internal Corners) sắc nét, gần như không có bán kính cong, điều không thể đạt được bằng phay.
Không Tạo Lực Cơ Học: Lý tưởng cho gia công các chi tiết mỏng, dễ biến dạng mà không làm cong vênh phôi.
Máy xung là nền tảng của ngành công nghiệp chế tạo chính xác:
Công nghiệp Khuôn mẫu: Chế tạo 90% các chi tiết khuôn ép nhựa, khuôn đúc, và khuôn đột dập.
Hàng không và Y tế: Sản xuất các chi tiết turbine, linh kiện cấy ghép y tế từ các vật liệu chịu nhiệt, siêu bền.
Sản xuất Công cụ cắt: Tạo hình các dụng cụ cắt phức tạp như dao phay ngón, mũi khoan.
Điện tử: Chế tạo các chi tiết nhỏ, tinh xảo trong linh kiện điện tử.
Khi đầu tư vào công nghệ EDM, cần xem xét:
Loại Gia công: Xác định rõ nhu cầu là tạo hốc (Sinker EDM) hay cắt biên dạng (Wire EDM).
Độ Chính Xác Yêu Cầu: Chọn máy có khả năng lặp lại và độ phân giải trục phù hợp với dung sai mong muốn.
Kích Thước Bàn Máy và Hành Trình: Đảm bảo máy có thể chứa phôi lớn nhất của bạn.
Tốc Độ Gia công (Cutting Speed): Đặc biệt quan trọng với Wire EDM (đơn vị mm2/phút), ảnh hưởng trực tiếp đến năng suất.
Hệ thống Điện Cực: Đối với Sinker EDM, khả năng sử dụng điện cực Graphite hay Đồng sẽ ảnh hưởng đến tốc độ và độ mòn.
