Máy mài phẳng (Surface Grinder) là một trong những loại máy công cụ quan trọng nhất trong ngành chế tạo khuôn mẫu, sản xuất chi tiết máy có độ chính xác cao. Chức năng chính của nó là loại bỏ một lượng vật liệu rất nhỏ từ bề mặt phôi, tạo ra bề mặt phẳng, song song và có độ nhẵn (Rz) đạt yêu cầu nghiêm ngặt.
Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý làm việc, phân loại, và những yếu tố then chốt cần xem xét khi lựa chọn và sử dụng máy mài phẳng.

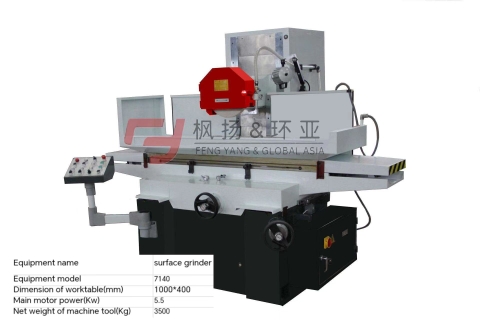

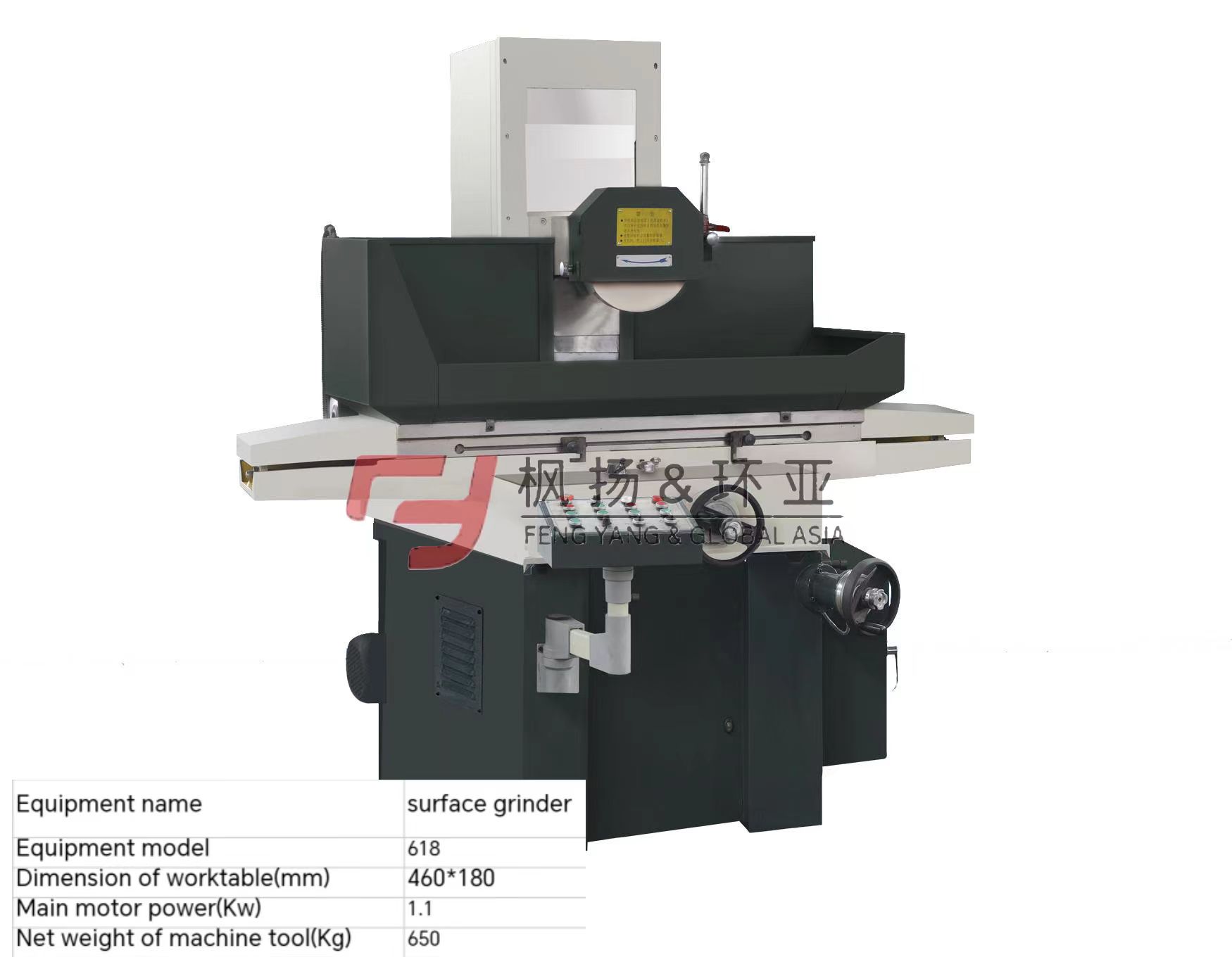

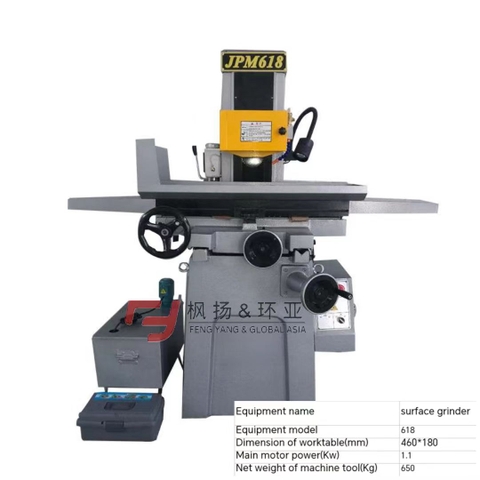

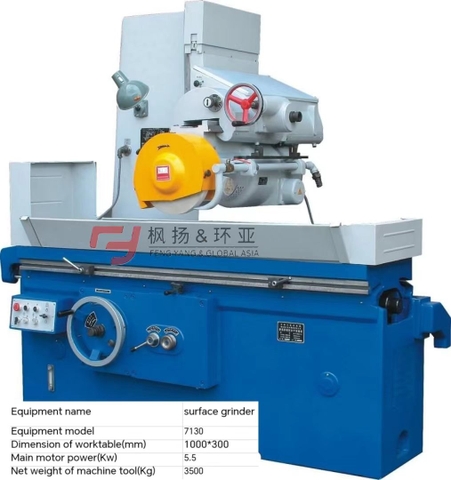

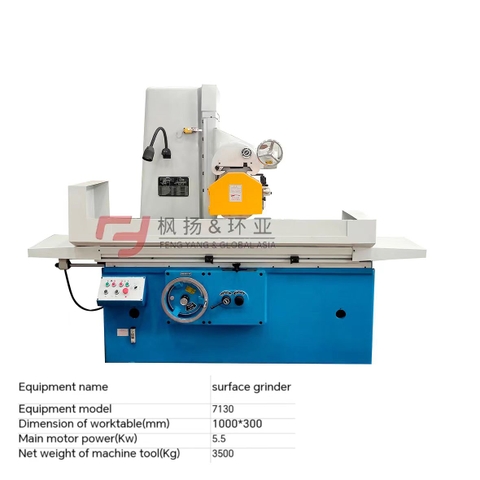

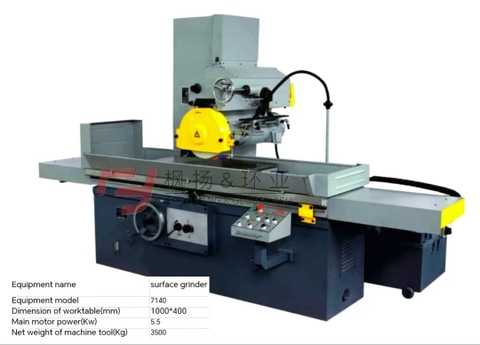

Máy mài phẳng là thiết bị cơ khí sử dụng một đá mài (Grinding Wheel) được quay ở tốc độ cao để tiếp xúc và mài mòn bề mặt chi tiết gia công.
Mục đích: Đạt được độ phẳng (Flatness), độ song song (Parallelism) và độ nhẵn bề mặt (Surface Finish) tối ưu mà các phương pháp gia công khác (như phay, tiện) khó có thể đạt được.
Độ chính xác tiêu biểu: Máy mài phẳng hiện đại có thể đạt sai số hình học chỉ trong phạm vi micromet.
Máy mài phẳng có cấu tạo vững chắc để đảm bảo độ ổn định và giảm rung động trong quá trình mài.
2.1. Cấu Tạo Chính
|
Bộ Phận Chính |
Chức Năng |
|
Đá Mài (Grinding Wheel) |
Dụng cụ cắt chính, làm từ các hạt mài cứng (Aluminum Oxide, Silicon Carbide) liên kết với nhau. |
|
Trục Chính (Spindle) |
Gá lắp và quay đá mài ở tốc độ rất cao (thường > 3,000 rpm). |
|
Bàn Máy (Table) |
Nơi gá đặt chi tiết gia công. Thường di chuyển qua lại (trục X) hoặc theo chu trình mài. |
|
Mâm Cặp Từ (Magnetic Chuck) |
Hệ thống kẹp phôi phổ biến trên máy mài phẳng, sử dụng lực từ để cố định chi tiết kim loại. |
|
Hệ thống Cấp Phôi |
Điều khiển chuyển động tịnh tiến (trục X, Y) và chiều sâu cắt (trục Z). |
|
Hệ thống Làm Mát |
Cung cấp dung dịch làm mát (Coolant) để giảm nhiệt, làm sạch phôi và tăng tuổi thọ đá mài. |
2.2. Nguyên Lý Làm Việc
Gá phôi: Chi tiết được đặt và kẹp chặt lên bàn máy, thường là bằng lực từ của mâm cặp từ.
Thiết lập: Người vận hành điều chỉnh tốc độ quay đá mài, tốc độ di chuyển bàn máy và chiều sâu cắt (phân lượng cắt).
Mài: Đá mài quay ở tốc độ cao, tiếp xúc và cắt bề mặt phôi. Bàn máy di chuyển qua lại để đá mài bao phủ toàn bộ bề mặt.
Ăn dao: Sau mỗi lần hành trình mài, đầu đá mài được hạ xuống một lượng rất nhỏ (thường chỉ vài micromet) để tiếp tục chu trình mài chính xác.
Hoàn thiện: Quá trình tiếp tục cho đến khi đạt được kích thước và độ nhẵn bề mặt mong muốn.
Máy mài phẳng được phân loại chủ yếu dựa trên chuyển động của trục chính và bàn máy:
3.1. Phân Loại Theo Chuyển Động Trục Chính
|
Loại |
Đặc Điểm |
Ứng Dụng Phù Hợp |
|
Mài Phẳng Chu Vi (Periphery Grinding) |
Trục đá mài nằm ngang. Đá mài sử dụng bề mặt chu vi (bề mặt ngoài) để mài phôi. |
Phổ biến nhất. Đạt độ phẳng và nhẵn bề mặt rất cao. |
|
Mài Phẳng Mặt Đầu (Face Grinding) |
Trục đá mài thẳng đứng. Đá mài sử dụng mặt đầu (mặt dưới) để mài diện tích lớn. |
Mài nhanh các chi tiết lớn, nhưng độ nhẵn thường thấp hơn. |
3.2. Phân Loại Theo Chuyển Động Bàn Máy
Bàn máy hình chữ nhật tịnh tiến: Bàn máy di chuyển qua lại dọc theo trục X. Phổ biến nhất cho mài chu vi.
Bàn máy quay tròn (Rotary Table): Bàn máy quay tròn liên tục. Thường dùng cho mài mặt đầu, phù hợp với các chi tiết hình tròn.
Máy mài phẳng chiếm vị trí độc tôn trong gia công cơ khí chính xác nhờ các ưu điểm sau:
Đạt độ chính xác cao nhất: Khả năng đạt dung sai kích thước cực nhỏ, thường dưới 0.005mm.
Độ nhẵn bề mặt vượt trội: Tạo ra bề mặt hoàn thiện cực kỳ mịn, giảm ma sát và tăng tuổi thọ chi tiết.
Gia công vật liệu cứng: Có khả năng gia công các vật liệu đã nhiệt luyện (thép tôi) mà máy phay, tiện không thể thực hiện được.
Cải thiện chất lượng hình học: Khắc phục được các lỗi hình học nhỏ còn sót lại sau quá trình gia công thô (như độ cong vênh, độ nghiêng).
Tăng tính thẩm mỹ: Bề mặt sau khi mài phẳng có độ bóng cao, đáp ứng yêu cầu khắt khe về ngoại quan.
Máy mài phẳng là công cụ bắt buộc trong nhiều lĩnh vực:
Chế tạo Khuôn Mẫu: Mài phẳng các tấm khuôn, tấm đế khuôn, chi tiết dẫn hướng yêu cầu độ song song và phẳng cực cao.
Sản xuất Dụng cụ cắt: Mài chính xác các lưỡi dao, chíp cắt, và các dụng cụ đo lường.
Ngành Ô tô & Hàng không: Gia công các chi tiết động cơ, van, miếng đệm yêu cầu độ kín khít.
Chế tạo Máy công cụ: Mài phẳng các thanh dẫn hướng, bàn máy, và các chi tiết lắp ráp chính xác.
Khi đầu tư, cần cân nhắc các yếu tố sau:
Kích thước Bàn Máy: Xác định kích thước tối đa của chi tiết cần mài để chọn bàn máy phù hợp.
Loại Trục Chính (Ngang/Đứng): Chọn mài chu vi (ngang) cho độ nhẵn cao hay mài mặt đầu (đứng) cho năng suất cao.
Phương pháp Điều khiển:
Máy Mài Thủ Công (Manual): Chi phí thấp, phù hợp cho xưởng nhỏ, ít chi tiết phức tạp.
Máy Mài CNC (CNC Grinder): Tự động hóa hoàn toàn, lập trình được các biên dạng phức tạp, phù hợp cho sản xuất hàng loạt.
Công suất Trục Chính: Ảnh hưởng đến tốc độ loại bỏ vật liệu và khả năng mài vật liệu cứng.
Hệ thống Làm Mát và Lọc Bụi Mài: Rất quan trọng để duy trì độ chính xác và bảo vệ sức khỏe người vận hành.
